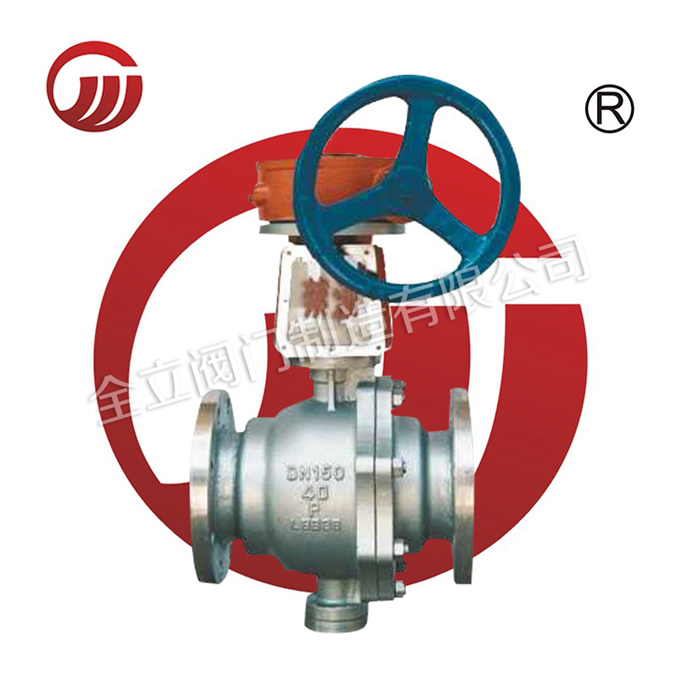

不銹鋼氧氣專用球閥 YQ341F

發布日期：[2015-04-15] 點擊數：不銹鋼氧氣專用球閥 YQ341F

不銹鋼氧氣專用球閥（YQ347F、YQ347PPL、YQ347Y氧氣球閥、氧氣法蘭球閥、不銹鋼氧氣球閥）作為冶金工業中輸送氧氣管路上的啟閉裝置，較其它通用閥門相比有許多特別嚴格的要求。因為氧氣屬易燃易爆危險品，所以必需防泄漏，防靜電，防火花，以避免發生事故。在結構上，設計為：閥瓣啟閉時閥桿只升降而不轉動，有效地降低了密封副磨損、填料磨損和上密封磨損；側法蘭上裝有接地螺釘，避免產生靜電火花；閥桿外露部分用有機玻璃密閉封蓋，用以防塵防油。閥體材質1Cr18Ni9Ti具有密封性能好，操作輕便靈活，安全可靠，使用壽命長等優點。

【不銹鋼氧氣專用球閥執行標準和試驗壓力】

設計與制造	結構長度	法蘭尺寸	壓力-溫度	試驗-檢驗
GB122237	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

公稱壓力	1.6	2.5	4.0
強度試驗	2.4	3.8	6.0
水密封試驗	1.8	2.8	4.4
氣密封試驗	0.4-0.7

【不銹鋼氧氣專用球閥主要零部件材料】

閥體	WCB	ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni12Mo2Ti	CF8M	CF3M
球體閥桿	2Cr13	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
閥座	聚四氟乙烯PTFE 加坡纖增強聚四氟乙烯PTFE+Glass 對位聚笨PPL
墊片	聚四氟乙烯PTFE 不銹鋼/柔性石墨/齒形墊片
閥桿座	聚四氟乙烯PTFE 不銹鋼/柔性石墨
填料	聚四氟乙烯PTFE 增強柔性石墨
填料壓蓋	WCB	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
溫度	-29～150(聚四氟乙烯 PTFE) -29～200(加玻纖增強聚四氟乙烯 PTFE+GLASS) -29～300(對位聚笨 PPL)
介質	水蒸汽油品	硝酸類		強氧化介質	醋酸類		尿素類

【不銹鋼氧氣專用球閥產品外形結構圖】

【不銹鋼氧氣專用球閥主要連接尺寸】

PN16

公稱通徑DN

100

125

150

200

130

140

150

165

180

200

220

250

280

320

360

400

107

140

152

178

252

272

342

130

160

180

230

400

650

1050

1410

Wt（㎏）

2.5

160

PN25

公稱通徑DN

100

125

150

200

130

140

150

165

180

200

220

250

320

400

550

107

142

152

178

252

272

342

345

130

160

230

400

700

1100

1500

Wt(Kg)

PN40

公稱通徑DN

100

125

150

200

130

140

150

180

200

220

250

280

320

400

550

107

142

152

178

252

272

342

345

130

160

230

400

700

1000

1100

1500

1800

Wt(Kg)
