不銹鋼球閥
當前位置：首頁 > 不銹鋼球閥
高溫球閥為金屬密封結構，密封形式為金屬對金屬密封，可調換金屬密封圈對金屬密封，不銹鋼板與石墨復合板密封圈對金屬密封。硬密封蝶閥的驅動形式除了電動之外還有手動，蝸輪桿傳動，氣動等。高溫球閥的蝶板安裝于管道的直徑方向。在硬密封球閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。
一、產品[不銹鋼高溫球閥]的詳細資料：

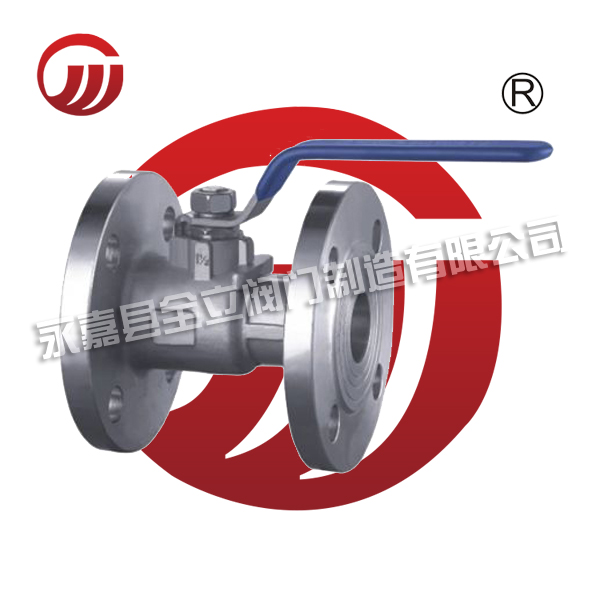

產品型號：QQ41M -16P
產品名稱：不銹鋼高溫球閥
產品特點：一體式法蘭不銹鋼高溫球閥,法蘭不銹鋼高溫球閥,不銹鋼高溫球閥
全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【www.taikangyiyuan.cn】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。
二、性能規范：
型號 | 公稱壓力 | 試驗壓力（MPa） | 工作溫度℃ | 適用介質 | ||
強度水（MPa） | 密封水（MPa） | 氣密封（MPa） | ||||
PF.QQ41M-16P | 1.6 | 2.4 | 1.8 | 0.6 | ≤300 | 水、油、酸堿等 |
PF.QQ41F-16P | ≤150 | |||||
PF.QQ41M-25P | 2.5 | 4.0 | 2.8 | ≤300 | ||
PF.QQ41F-25P | ≤150 | |||||
PF.QJ41M-16P | 1.6 | 2.4 | 1.8 | ≤300 | ||
PF.QJ41F-16P | ≤150 | |||||
三、主要零件材料：
零件材料 | 材料 | - |
PF.QQ41M-16P | PF.QQ41F-16P | |
閥體 | 304、304L、321、316、316L | |
球體 | ||
閥桿 | ||
手柄 | 可鍛鑄鐵 | |
密封圈 | 復合石墨 | 聚四氟乙稀 |
四、不銹鋼高溫球閥參數：
型號 | 公稱通徑 | 尺寸（mm） | |||||||
L | D | D1 | D2 | b-d | Z-Φd | H | D0 | ||
15 | 115 | 95 | 65 | 45 | 14-2 | 4-14 | 105 | 150 | |
20 | 130 | 105 | 75 | 55 | 16-2 | 4-14 | 110 | 150 | |
25 | 140 | 115 | 85 | 65 | 16-2 | 4-14 | 120 | 160 | |
32 | 165 | 135 | 100 | 78 | 16-2 | 4-18 | 145 | 160 | |
40 | 180 | 145 | 110 | 85 | 16-3 | 4-18 | 155 | 250 | |
50 | 200 | 160 | 125 | 100 | 18-3 | 4-18 | 175 | 300 | |
65 | 220 | 180 | 145 | 120 | 18-3 | 4-18 | 195 | 300 | |
80 | 250 | 195 | 160 | 135 | 20-3 | 8-18 | 225 | 320 | |
100 | 280 | 215 | 180 | 155 | 20-3 | 8-18 | 255 | 320 | |
125 | 320 | 245 | 210 | 185 | 20-3 | 8-18 | 285 | 400 | |
150 | 360 | 280 | 240 | 210 | 24-3 | 8-23 | 295 | 400 | |
200 | 400 | 335 | 295 | 265 | 30-3 | 12-23 | 330 | 450 | |
40 | 180 | 145 | 110 | 85 | 18-3 | 4-18 | 155 | 250 | |
50 | 200 | 160 | 125 | 100 | 20-3 | 4-18 | 175 | 300 | |
65 | 220 | 180 | 145 | 120 | 22-3 | 8-18 | 195 | 300 | |
80 | 250 | 195 | 160 | 135 | 22-3 | 8-18 | 225 | 320 | |
100 | 280 | 230 | 190 | 160 | 24-3 | 8-23 | 255 | 320 | |
125 | 320 | 270 | 220 | 188 | 28-3 | 8-25 | 285 | 400 | |
150 | 360 | 300 | 250 | 218 | 30-3 | 8-25 | 295 | 400 | |
200 | 400 | 360 | 310 | 278 | 34-3 | 12-25 | 330 | 450 | |
全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【www.taikangyiyuan.cn】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。
